等离子体处理能否改善导电塑料的表面导电性，答案不是简单的“能”或“不能”，而要看你指的是哪一种导电塑料、处理目的是什么，以及“导电性”度量的是体电阻率、表面电阻率还是界面接触电阻。对于本征导电聚合物（如PEDOT:PSS、聚苯胺）或填充炭黑/碳纳米管的导电塑料，低温等离子体主要不是靠“凭空造出导电网络”来降本增效，而是通过表面刻蚀、官能团引入与界面接触电阻三条路径，在微米级表层重构电荷通路，从而在特定场景下显著降低表面电阻或电极接触电阻。

表面刻蚀是等离子体作用于导电塑料最直观的物理机制。在氩气或氧气等离子体下，高能离子轰击材料表层，会优先烧蚀掉包裹导电填料（如炭黑、碳纤维、银纳米线）的绝缘聚合物基体，使填料在表面“露头”并局部连通。专利文献中针对PTC限流聚合物装置的描述很典型：电晕或等离子体浸蚀后，导电聚合物组合物表层炭黑浓度升高、聚合物薄膜覆盖减少，表面与金属电极的实际接触面积变大，接触电阻随之下降。 类似地，对AgNW（银纳米线）/聚合物柔性透明电极做短时Ar等离子体处理，能去掉纳米线表面的PVP分散剂残留，使线-线搭接处的势垒降低，方阻可下降约40%而透光率基本不变。 这说明对于“填料型导电塑料”，等离子体改善的不是本体导电，而是表层填料的连通度与界面洁净度。

官能团引入则走化学改性路线，对两类材料效果不同。对绝缘基材（PP、PET、PI）做氧或氮等离子体，会引入-OH、-COOH、C-N等极性基团，提升表面能、形成微弱导电水膜或极性导电通道，表面电阻可降1-4个数量级，但这属于“抗静电级”改善，离真正导电塑料仍远。 对本身就导电的本征聚合物，适度等离子体处理可提升表面能，从而增强后续导电涂层（如再涂一层PEDOT、AgNW墨水）的附着力与覆盖均匀性；纺织物研究中，常压等离子体预处理使含本征导电聚合物的织物表面电阻落在50Ω/□到10^5Ω/□可调区间，部分原因就是涂层结合更好、界面缺陷更少。 但要注意，过度处理会让等离子体打断共轭π键、引入深陷阱或严重刻蚀，反而使表面电导率下降——PI薄膜DBD处理研究中就出现“10秒耐电晕性最佳、超过20秒因沟壑微孔增多而劣化”的拐点。

界面接触电阻是工程上最常被忽视、却最常决定“看起来导电变好”的变量。很多导电塑料件（如PTC过流保护元件、柔性传感器电极、屏蔽罩）的失效不在本体，而在塑料表面与铜电极、焊盘、连接器之间的接触层。等离子体清理脱模剂、氧化层和弱边界层后，再配合金属化或导电胶，接触电阻可数量级下降。前文PTC专利的核心卖点正是“等离子体浸蚀使表层富填料→降低与电极接触电阻”，而不是宣称体电阻率变小。 对离子注入/等离子体源离子注入（PSII）改性的PI、PET、MPPO等，表面电阻率因表层石墨化碳、交联双键形成而降数个数量级，但这是高能离子注入（30keV级）而非普通低温清洗等离子体，能量门槛完全不同。

把边界说清楚很重要：普通低温常压/真空等离子体清洗机（几十到几百瓦、处理几十秒）不能把绝缘塑料变成导体，也不会显著改变填充型导电塑料的体电阻率；它能改善的是表面润湿性、抗静电性、涂层附着力、表层填料连通度以及电极接触电阻。 若目标是“让导电塑料件表面电阻更低”，合理工艺是：对炭黑填充PA/PPS选用Ar/O₂短时刻蚀露填料，对PEDOT类本征材料先做温和O₂ plasma提表面能再涂功能层，对AgNW复合膜用Ar plasma去PVP；同时严控功率与时间，避免刻蚀过度导致填料脱落或聚合物碳化不均。效果评估不能只看滴水扩散角，必须用表面电阻计、四探针或接触电阻测试验证，并做72小时衰减测试——因为等离子引入的极性基团吸湿通道会随时间部分衰退。

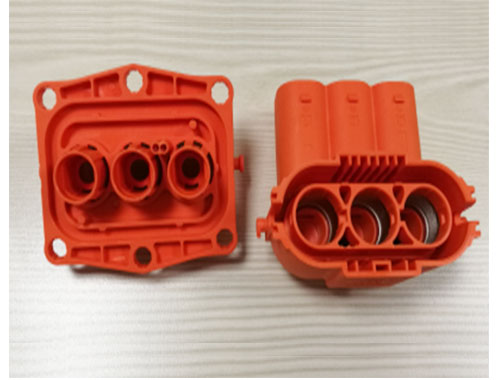

所以回到原问题：等离子体处理可以改善导电塑料的表面导电性，但主要作用在表层微米级与界面处，通过表面刻蚀露填料、官能团引入助涂层、界面接触电阻优化三条机制实现，而非替代材料本身的导电配方设计。把它当“表面活化与露头工具”用，在电极接触、柔性透明电极、抗静电改性、涂层附着等场景价值很大；把它当“不加油墨就让塑料变良导体”的魔法，则会踩坑。对于注塑成型后的导电塑料零件，产线上更常见的组合拳是“等离子清洗+金属化/导电胶粘接”，以此把表面与界面的导电短板补齐，而不是指望等离子体改写体相导电网络。
