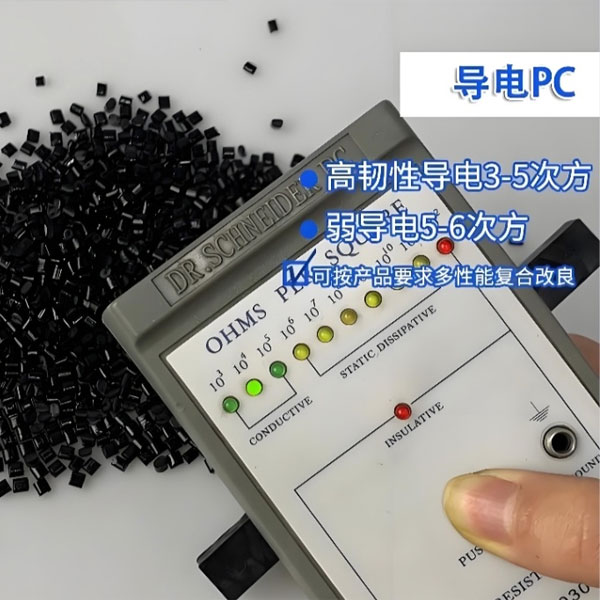

导电PC+ABS（PC/ABS合金防静电/导电复合材料）的表面电阻率并不是固定单一数值，而是根据产品用途分为静电耗散（Anti-static/ESD）级、导电（Conductive）级和电磁屏蔽（EMI Shielding）级三个档次。通常情况下：

• 静电耗散级（最常用）：表面电阻率 10⁶～10⁹ Ω/□（或Ω·cm），用于电子元器件托盘、仪器外壳、需避免静电积聚但不希望快速放电伤到敏感芯片的场景。

• 导电级：表面电阻率 10³～10⁵ Ω/□（或Ω·cm），用于需快速泄放电荷、接地导静电或对低频静电有严格要求的结构件。

• 电磁屏蔽级（高填充金属纤维等）：表面电阻率 <10²～10³ Ω/□，可实现30～60dB的EMI屏蔽效能，常见于通信机箱、汽车电子模块外壳。

未改性的普通PC/ABS合金表面电阻率一般在 10¹⁴～10¹⁶ Ω/□，属于绝缘体，不具备防静电功能。

为什么要按等级划分

PC/ABS本身是优良绝缘体，导电/防静电性能完全靠添加炭黑、碳纤维、碳纳米管（CNT）或不锈钢纤维等填料构建渗流网络来实现。填料添加量不同，形成的导电网络密度不同，表面电阻率便落入不同区间：

• 永久抗静电级（高分子抗静电剂）：表面电阻率常标为 10⁸～10¹¹ Ω/□，靠亲水基团吸湿形成微弱导电通道，不属碳系填充，温湿度敏感，多用于外观可配色的产品。

• 炭黑/碳纳米管防静电（ESD）级：填料量处于渗流阈值附近，表面电阻率 10⁶～10⁹ Ω/□，兼顾加工流动性与冲击韧性，是IC托盘、LCD托盘、笔记本内框最常用的规格。

• 炭黑/碳纤维/不锈钢纤维导电级：填料量超过渗流阈值较多，形成连续三维网络，表面电阻率压至 10³～10⁵ Ω/□，适合需接地导静电或做EMI衬垫接触面的部件。

• 高填充不锈钢纤维EMI屏蔽级：表面电阻率可低至 <10² Ω/□，配合玻纤增强，体积电阻率约10⁴～10⁶ Ω·cm，可满足FCC/CE及军用MIL-STD EMI要求。



影响实测值的因素

即便材料牌号标称10⁶～10⁹ Ω，实际注塑出来的零件表面电阻率仍会受以下因素波动，通常允许±0.5～1个数量级偏差：

• 填料分散与批次差异：炭黑结构度（DBP吸油值）和分散质量直接影响渗流网络，不同批次可能有细微浮动。

• 制样与测试方法：按ASTM D257或IEC 60093测试，表面电阻率单位为Ω/□（per square），与测试电极面积和样品厚度无关，但与施加电压（通常100V或500V）、充电时间有关——高阻档（>10⁹）宜用100V以防击穿隧道效应。

• 环境温湿度：炭黑填充体系受湿度影响比纯高分子抗静电剂小得多，但极端干燥（RH<20%）时耗散级（10⁹～10¹¹）读数可能偏高，高温高湿下可能略降。

• 注塑工艺：过高料温导致填料降解或团聚，过高模温影响表面炭黑富集层，均可能造成局部"绝缘死区"，建议按供应商推荐工艺（通常料温230～270℃，模温50～80℃）执行并做首件测试。

• 颜色限制：炭黑填充的导电/防静电PC/ABS通常为黑色或深灰；若要求浅色又需防静电，需选用永久性高分子抗静电剂配方（10⁸～10¹¹ Ω/□），但无法做到10⁶以下的低阻值。

选型与验收建议

• 电子元器件包装、SMT托盘、一般仪器外壳：选ESD耗散级，表面电阻率 10⁶～10⁹ Ω/□，摩擦起电电压＜100V为佳。

• 需接地导静电的设备外壳、防爆场合：选导电级，表面电阻率 10³～10⁵ Ω/□，并确保壳体与接地端子间有可靠金属嵌件或导电涂层接触。

• 通信/汽车电子机箱需通过EMC测试：选EMI屏蔽级，表面电阻率 ≤10²～10³ Ω/□（通常配不锈钢纤维），并注意接缝处导电衬垫配合。

• 验收时：每批次按ASTM D257测三点表面电阻率取均值，确认在标称范围且极差不超过一个数量级，排除局部填料不均。

小结：导电PC+ABS的表面电阻率依用途分为三大档——防静电耗散级 10⁶～10⁹ Ω/□、导电级 10³～10⁵ Ω/□、EMI屏蔽级 <10²～10³ Ω/□；普通未改性PC/ABS为10¹⁴～10¹⁶ Ω/□。选材时按ESD防护等级、是否需接地、是否需EMI屏蔽及外观配色要求来确定合适档次，并在来料检验时用高阻计按标准方法复核。
