防静电塑料的起电电压控制标准是电子制造、石油化工、医疗设备及航空航天等领域静电防护体系中的核心指标。这一数值的设定并非随意确定，而是基于材料特性、环境敏感度与安全阈值的综合考量。国际电工委员会（IEC 61340-5-1）与美国国家标准协会（ANSI/ESD S20.20）明确规定，用于静电放电敏感器件（ESSD）防护的防静电塑料，其起电电压应控制在100伏特以下，而对于高精度半导体制造环境，这一阈值甚至需压缩至50伏特以内。这一标准的背后，是人体静电感知极限、器件损伤阈值与安全裕度的精密平衡——人体对静电的感知电压约为3000伏特，但现代集成电路的栅氧化层击穿电压已低至几十伏特，因此必须将起电电压限制在远低于器件耐受极限的水平。

从材料机理角度分析，防静电塑料的起电电压与其表面电阻率和体积电阻率呈强相关性。根据欧姆定律与静电学原理，材料表面电阻率在10⁵–10⁹ Ω/sq范围内时，静电荷能在0.5秒内快速耗散，起电电压通常可稳定在100伏特以下；若表面电阻高于10⁹ Ω/sq，电荷耗散速率显著下降，起电电压可能突破500伏特；而低于10⁴ Ω/sq则可能因漏电导致电化学腐蚀风险。实际测试中，采用旋转摩擦法（如EN 1149-1标准）测量聚丙烯（PP）防静电材料的起电电压，当添加0.5%碳纳米管时，表面电阻降至10⁶ Ω/sq，起电电压仅为35伏特；而纯PP的起电电压高达8000伏特。值得注意的是，起电电压并非恒定值，而是随摩擦速度、接触压力和环境湿度动态变化——在相对湿度低于30%的干燥环境中，即便是合格的防静电塑料，起电电压也可能因表面水膜变薄而上升30%–50%。

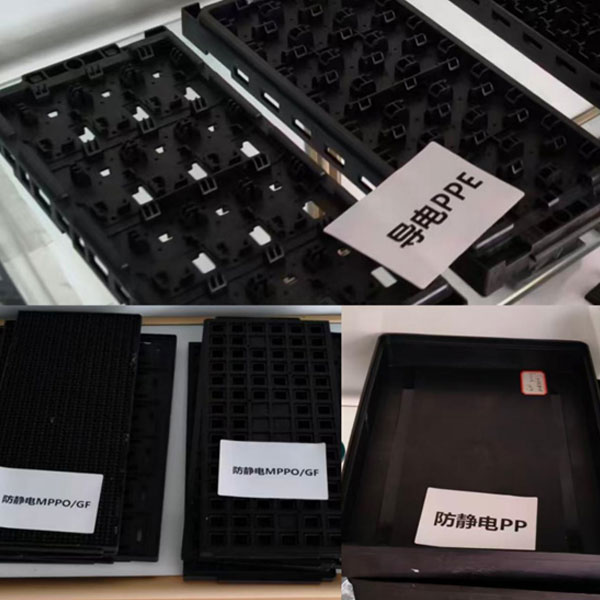

不同应用场景对起电电压的容忍度存在显著差异。在电子组装车间，人体行走产生的静电电压通常超过2000伏特，因此工作台面垫、周转箱等防静电塑料制品必须将起电电压控制在100伏特以下，以避免对MOSFET、IC芯片等敏感器件的潜在损伤。例如，某半导体工厂曾因使用起电电压达300伏特的防静电托盘，导致批次性芯片栅极击穿，损失超百万元。而在石油化工领域，防静电塑料管道与储罐的起电电压需严格限制在100伏特以内，因为汽油、甲烷等易燃易爆气体的最小点火能量仅为0.2毫焦耳，对应静电电压约300伏特，安全裕度要求极高。医疗洁净室中，注射器、导管等器械的防静电包装材料起电电压需低于50伏特，防止静电吸附微粒污染无菌环境。这些差异化要求促使防静电塑料需根据具体场景定制电阻率与起电电压参数。

实现起电电压精准控制的关键在于材料配方与工艺优化。传统抗静电剂通过吸湿形成导电水膜，其起电电压受湿度影响波动较大，难以满足精密场景需求。现代防静电塑料更多采用永久性导电填料，如碳纳米管、石墨烯、不锈钢纤维等。以聚碳酸酯（PC）基复合材料为例，添加8%表面改性碳纳米管可使起电电压稳定在25±5伏特，且在湿度20%–80%范围内波动不超过10%。对于透明度要求高的应用（如显示屏包装），可采用氧化铟锡（ITO）纳米粒子分散体系，在保持85%透光率的同时将起电电压控制在70伏特以下。此外，多层共挤技术可实现功能分区：内层为绝缘基体保证强度，外层为导电层（厚度约50微米）专门控制起电电压，这种结构在硬盘驱动器包装中得到广泛应用，起电电压实测值仅为18伏特。

测试方法与标准统一是确保起电电压数据可信的前提。目前主流测试包括旋转鼓法（测量材料与金属摩擦起电）、行走测试法（模拟人体活动）和充电板法（评估电荷衰减特性）。其中，旋转鼓法因重复性好被广泛采用——将尺寸100mm×100mm的试样固定在旋转鼓上，以1m/s线速度与标准摩擦布（如尼龙或棉布）接触分离，通过静电电压表记录峰值电压。需特别注意的是，测试前需在温度23±2℃、湿度50±5%条件下调节48小时，以消除环境干扰。部分企业因忽略调节步骤，导致同批材料测试结果差异达200伏特以上。此外，动态监测技术正在兴起：通过嵌入微型静电传感器的智能包装，可实时追踪运输过程中的起电电压变化，一旦超过预设阈值（如100伏特）即触发报警，为高端电子元件提供全程防护。

未来，随着物联网与人工智能技术的发展，防静电塑料的起电电压控制将向智能化方向演进。例如，研发具有压电响应特性的导电聚合物，当检测到起电电压接近临界值时，自动增强导电网络密度以加速电荷耗散；或利用机器学习算法建立材料配方-工艺参数-起电电压的预测模型，实现定制化生产。但无论技术如何革新，核心原则始终不变：起电电压的控制必须以具体应用场景的安全需求为导向，在材料性能、成本效益与环境适应性之间寻求最优解。只有当防静电塑料的起电电压被严格限制在100伏特（或更低）的安全红线之下，才能真正为现代工业构筑起一道看不见却坚不可摧的静电防护长城。
