导电PC+ABS之所以能实现导电功能，核心在于它打破了普通PC+ABS合金绝缘的天然属性，通过在基体内部构建起连续、稳固的三维导电网络，让电荷能够在材料内部或表面自由迁移，从而快速泄放静电荷、抑制静电积聚。这一过程并非改变PC或ABS分子本身的化学结构，而是依靠物理共混引入导电填料，利用填料之间的接触或极近距离形成电子传输通道，使原本绝缘的合金转变为具备可控导电能力的复合材料。

实现导电的第一步，是选择合适的导电填料并在PC+ABS基体中形成“渗流网络”。PC+ABS本身由聚碳酸酯（PC）和丙烯腈-丁二烯-苯乙烯共聚物（ABS）共混而成，分子链由共价键紧密结合，内部没有自由电子，体积电阻率通常在10¹⁴~10¹⁶ Ω·cm，是典型的绝缘体。为了让它导电，必须在双螺杆挤出过程中，将导电炭黑、碳纤维、碳纳米管、石墨烯或金属纤维等填料均匀分散到熔体中。当填料浓度达到“渗流阈值”时，填料颗粒在三维空间中相互接触，或通过纳米级的微小间隙连接，形成贯穿材料整体的导电通路。此时，电子可以沿着填料网络定向移动，或者通过量子力学中的“隧道效应”穿过填料之间的聚合物势垒，实现电荷的长距离传输。填料形状对渗流阈值影响很大：球形炭黑通常需要较高填充量（20%~30%）才能形成网络，而高长径比的碳纤维、碳纳米管仅需2%~5%的添加量即可跨越阈值，在较低填充下实现稳定导电。

导电PC+ABS的电荷传输机制，主要依赖电子在填料网络中的直接接触导电和隧道效应导电。直接接触导电是最主要的机制：当填料颗粒紧密接触时，电子通过物理接触点从一个填料跳到下一个填料，形成连续的电流通路。隧道效应导电则在填料间隙极小（<10 nm）时发挥作用，电子无需跨越势垒，而是以量子隧穿的方式穿过聚合物绝缘层，完成电荷跳跃。这两种机制共同保证了导电PC+ABS在不同填料浓度和分散状态下的电荷传输能力。相比依赖吸湿导电的抗静电剂体系，这种填料型导电网络不受环境湿度影响，在干燥或潮湿环境中都能保持稳定的导电性能。

填料的分散状态直接决定导电网络的质量和导电功能的实现效果。在双螺杆挤出机的高剪切作用下，填料被强制破碎并分散在PC+ABS熔体中。理想的分散是填料以单个颗粒或单根纤维的形式均匀分布在基体中，避免出现团聚或结块。如果分散不均，填料团聚体之间无法形成连续网络，会导致局部电阻过高甚至断路，使材料整体导电性能下降。注塑成型过程中的流动剪切还会使纤维状填料沿流动方向取向排列，导致材料在不同方向上的导电性出现差异，即导电各向异性。在设计精密静电防护部件时，需要考虑这种各向异性对静电泄放路径的影响，必要时通过调整模具浇口位置和流道设计，引导填料取向，优化导电网络的均匀性。

PC+ABS基体本身的流变特性也会影响导电网络的形成。PC+ABS熔体具有较高的粘弹性和剪切变稀行为，在高剪切速率下粘度降低，有利于填料的分散和移动。但PC+ABS的加工温度窗口较窄（通常在240℃~280℃），过高的温度会导致PC降解或ABS中橡胶相分解，破坏基体与填料的界面结合，影响导电网络的稳定性。因此，在制备导电PC+ABS时，需要优化加工工艺参数，平衡填料分散质量与基体热稳定性，确保导电网络在成型过程中不被破坏。

从宏观性能来看，导电PC+ABS的导电功能体现在表面电阻率和体积电阻率的显著降低。普通PC+ABS的表面电阻率通常大于10¹⁴ Ω/sq，而导电PC+ABS根据填料类型和含量的不同，可精确控制在10³~10⁹ Ω/sq范围内，满足抗静电级、静电耗散级或导电级的不同需求。这种可控的导电性使其能够快速泄放静电荷，静电衰减时间通常小于2秒（从±1000V衰减至±100V），有效防止静电积聚引发的火花放电、灰尘吸附或芯片击穿。

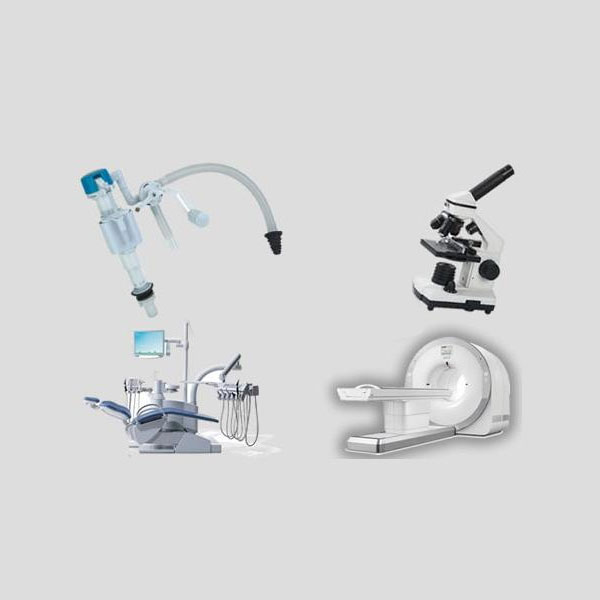

此外，导电PC+ABS在实现导电功能的同时，还保留了PC+ABS合金的优异力学性能。碳纤维等填料不仅提供导电通路，还能起到增强作用，提高材料的刚性、弯曲模量和耐热变形温度。这种“结构-功能一体化”的特性，使得导电PC+ABS既能作为结构件承受机械载荷，又能作为静电防护件保障电子安全，广泛应用于半导体晶圆载具、自动化设备外壳、新能源汽车电池模组部件、医疗仪器结构件等对静电敏感的场景。

综上所述，导电PC+ABS通过引入导电填料构建三维渗流网络，利用电子直接接触和隧道效应实现电荷传输，从而打破绝缘体的限制，获得可控的导电功能。填料的种类、形状、含量、分散状态以及基体流变特性共同决定了导电网络的质量，进而影响材料的静电防护性能。理解这一实现机制，有助于优化配方设计和加工工艺，确保导电PC+ABS在实际应用中稳定、可靠地发挥静电防护作用。
