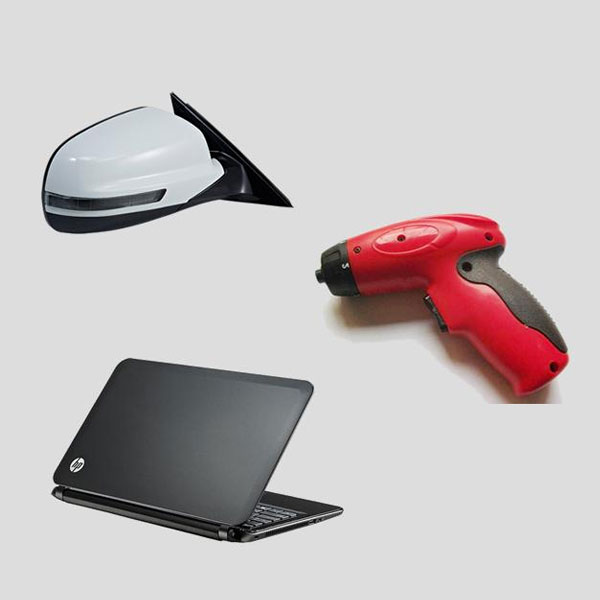

聚碳酸酯PC是一种综合性能优异的热塑性工程塑料，凭借突出的表面硬度、抗刮擦能力、冲击强度与尺寸稳定性，广泛应用于电子外壳、精密结构件、车载配件等领域。为适配防静电、导电、电磁屏蔽等特殊工况，工业中常通过掺杂导电填料对纯PC进行改性，制备出导电PC复合材料。相较于常规绝缘PC，导电PC的表面硬度会发生明显变化，整体呈现适度下降、区间可控的特点，其硬度水平介于普通绝缘PC与部分低韧性改性塑料之间，能够满足多数工业防护与结构使用需求，但无法达到纯PC的高硬度标准。导电PC的表面硬度并非固定数值，会随导电填料种类、填充比例、分散均匀性及成型工艺的改变产生波动，厘清其硬度特征与变化规律，对材料选型、产品结构设计与生产工艺优化具有重要指导意义。

纯PC本体具备优良的表面硬度，常规测试下洛氏硬度稳定在M80至M90区间，铅笔硬度可达2H级别，在通用工程塑料中属于中高硬度材料，表面抗刮擦、耐磨损、抗挤压能力较强，成型后制品表面光洁度高，不易出现划痕、压痕等缺陷。纯PC均匀致密的高分子链结构、稳定的结晶与堆砌状态，是其优异表面硬度的结构基础，分子链之间作用力强、结构缺陷少，表面承载能力与抗形变能力突出。而导电PC是在PC绝缘基体中引入导电炭黑、碳纳米管、石墨烯、金属粉体等外来填料改性而成，这些导电填料的介入会直接打破PC基体原本均匀致密的微观结构，成为表面硬度下降的根本原因。各类导电填料与PC树脂的界面相容性有限，填料颗粒会在基体内部形成微小界面空隙、应力缺陷与结构疏松区域，在外力摩擦、刮擦、挤压作用下，这些薄弱区域极易发生微观形变，导致材料表面抗破坏能力降低，硬度相较于纯PC出现小幅衰减。

导电填料的填充量是决定导电PC表面硬度高低的核心因素，二者呈现明显的负相关博弈关系。低填充改性的防静电PC，填料添加量较低，仅用于构建微弱导电通路以消除静电，此时填料对PC基体结构的破坏程度极小，材料微观结构保持完整，表面硬度衰减幅度有限，铅笔硬度仍可维持在H至2H之间，洛氏硬度接近纯PC水平，完全能够满足常规外壳、防护配件的耐磨抗刮需求。随着导电填料填充比例持续提升，材料导电性能不断增强，但大量填料会持续增多内部界面缺陷，破坏PC分子链的连续性与致密性，不仅会让材料脆性提升、韧性下降，还会大幅削弱表面抗形变能力。高填充高导电PC的表面硬度会明显降低，铅笔硬度通常降至HB级别，表面更容易产生划痕，耐磨性能显著变差，这也是高导电改性PC制品表面质感、耐磨度不如纯PC制品的关键原因。

不同类型的导电填料，对导电PC表面硬度的负面影响程度存在显著差异。碳纳米管、石墨烯等纳米级轻质填料具备比表面积大、填充量低、分散性优良的特点，仅需极低掺量即可实现稳定导电，对PC基体结构的破坏性极小，制备的导电PC表面硬度保留率最高，硬度性能最为优异。传统导电炭黑成本低廉，是量产导电PC的常用填料，但所需填充阈值更高，过量填充易造成颗粒团聚，形成大量微观孔洞与缺陷，对表面硬度的削弱作用更为明显。而金属粉末类导电填料密度大、颗粒粒径偏大，与PC树脂界面结合力弱，不仅会大幅降低材料表面硬度与平整度，还容易导致制品表面出现颗粒瑕疵，进一步恶化表面物理性能。因此，高端高硬度需求的导电PC制品，普遍采用纳米碳系填料进行改性，在保障导电功能的同时，最大限度保留基材的表面硬度与外观质量。

成型工艺与后处理方式也会细微调控导电PC的最终表面硬度。注塑温度、保压压力、冷却速率会影响PC基体的致密化程度与填料的分散状态，合理的工艺参数能够减少内部气泡与缺陷，提升材料致密度，小幅提升表面硬度；而过高的加工剪切力会破坏PC分子长链，降低基体本身的结构强度，导致硬度下降。此外，部分导电PC制品会通过表面硬化喷涂、覆膜处理，可有效弥补基材硬度不足的短板，提升成品表面抗刮能力，适配外观件使用需求。从实际应用来看，常规工业级导电PC的表面硬度虽略低于纯PC，但优于ABS、PP等通用塑料，具备良好的综合耐磨与抗刮性能，可兼顾导电功能与结构防护需求。

总体而言，导电PC的表面硬度整体处于中等偏上水平，相较于纯PC有小幅下降，且随导电填料填充量提升而持续降低，填料类型与加工工艺是影响硬度表现的关键变量。低填充防静电PC硬度优异，可满足外观与耐磨需求；高导电改性PC硬度相对偏弱，更适用于侧重导电性能、对表面抗刮要求适中的工况。认清导电PC的硬度特性，能够帮助生产与应用端精准平衡材料的功能性与结构性能，实现材料的合理化、精准化应用。
