导电塑料是兼顾高分子材料轻质、易加工、耐腐蚀特性与导电、防静电、电磁屏蔽功能的功能性复合材料，现已广泛应用于电子精密包装、新能源电池配件、工业防静电设备、防爆器械等领域。纯塑料基体本质为绝缘材料，内部无自由移动的载流子，无法实现电荷传导，工业中需要通过人工改性工艺赋予其导电性能。经过长期技术迭代，目前行业已形成多种成熟的导电塑料制备工艺，不同方法的技术原理、生产成本、产品性能与适用场景差异显著，主要分为填料共混改性、表面导电涂层、原位聚合改性、离子注入改性四大主流方式，各类工艺相互补充，适配不同精度、导电性与量产需求，是导电塑料产业化生产的核心技术支撑。

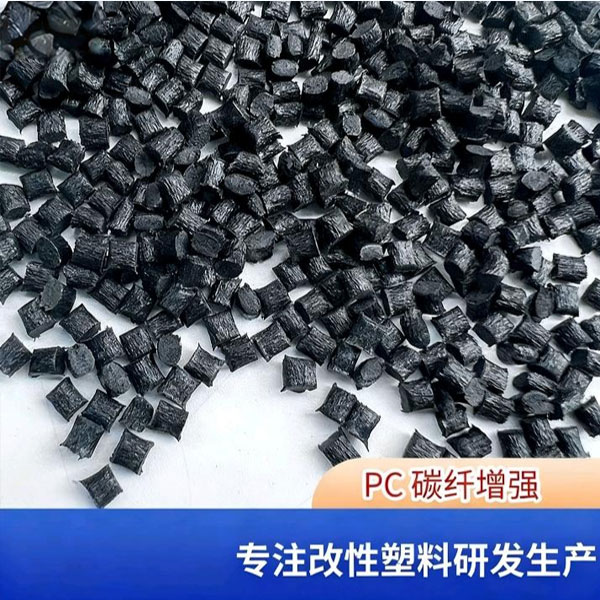

填料共混改性法是目前工业量产最主流、应用最广泛的制备方法，具备工艺简单、成本可控、适配性强的优势，适合大批量标准化导电塑料生产。该工艺核心原理是在熔融的塑料基体中，均匀掺入导电填料，通过高速搅拌、螺杆塑化、挤出造粒、注塑成型等工艺，让填料在树脂内部搭接形成三维导电网络，从而让绝缘塑料具备导电能力。常用导电填料分为碳系、金属系与功能性粉体三类，包括导电炭黑、碳纳米管、石墨烯、银粉、镍粉、导电石墨等，可根据产品导电等级灵活选配。在加工过程中，填料均匀分散在塑料基体内部，当填充量达到渗流阈值后，原本孤立的导电颗粒相互搭接贯通，构建出连续的电荷传输通道，使材料实现从绝缘到导电的转变。这种工艺适配几乎所有通用与工程塑料，如ABS、PA、PC、POM等，可生产防静电、中低导电及高屏蔽等级产品，唯一短板是高填充工况下会轻微损耗材料部分力学性能，需要通过配方优化平衡性能。

表面导电涂覆法是一种轻量化、低损耗的导电塑料制备工艺，多用于高端外观件、薄型制品与低填充需求产品。该方法无需改变塑料基体内部结构，仅在成型后的塑料制品表面，通过喷涂、浸涂、刷涂、真空镀膜等方式，覆盖一层均匀的导电涂层，常见涂层材料包括导电漆、银浆、铜浆、碳系导电涂层等，依靠表层导电薄膜实现静电疏导与电荷传导。相较于共混改性，表面涂覆法无需大量掺杂填料，完全保留了塑料基材原本的力学性能、表面硬度与外观质感，不会出现基体结构破损、力学衰减等问题，且涂层厚度可控、导电均匀性极佳，可实现局部导电、分区防静电的特殊效果。但该工艺存在明显短板，涂层仅附着于材料表面，长期摩擦、磨损、老化后容易出现脱落、起皮现象，导电稳定性与使用寿命有限，同时无法适配需要整体导电、耐磨损的结构零部件，多用于一次性包装、精密外壳、装饰件等非受力制品。

原位聚合导电改性法属于高端精细化制备工艺，主要用于生产高性能本征型导电塑料，适配航空航天、精密工控等高端场景。该工艺区别于传统的填料掺杂方式，是在高分子聚合阶段直接加入导电功能单体，通过化学聚合反应，将导电共轭结构直接整合到高分子分子链中，使塑料基体本身具备导电特性，无需依赖外源填料搭建导电通路。通过这种方法制备的导电塑料，导电功能源自分子结构本身，不存在填料分散不均、团聚脱落的问题，导电均匀性、稳定性、耐老化性远超共混改性产品，同时材料力学性能、尺寸精度几乎无损耗，可实现极低电阻率的稳定导电效果。但该工艺技术门槛高、生产设备昂贵、聚合工艺复杂、量产成本极高，无法适配大规模民用量产，仅用于小批量、高精密、高稳定性的高端导电塑料制品生产。

离子注入与辐照改性法是新型物理改性制备工艺，属于无填料精准改性技术，多用于特种功能性导电塑料的定制化生产。该工艺利用高能粒子束、离子束轰击塑料表层，打破高分子原本稳定的分子链结构，在材料表层形成大量活性位点与共轭导电结构，同时注入导电离子，无需添加任何填料即可让塑料表层具备优异导电性能。该工艺最大优势是零填充、零损伤，完全保留基材的力学、耐磨、耐温性能，改性精度高、可控性强，不会影响制品外观与尺寸精度，且改性层结合牢固、耐摩擦、不易失效。但受设备产能限制，该工艺生产效率低、加工成本高，仅适用于小型精密配件、特种薄膜、高端电子元器件的精细化改性，无法满足大宗工业量产需求。

综合来看，各类导电塑料制备方法各有优劣与适配场景，形成了分层化的产业应用格局。填料共混法凭借高性价比、易量产的特点，占据市场主流地位，满足绝大多数工业通用导电塑料需求；表面涂覆法主打轻量化、保性能，适配外观件与轻薄制品；原位聚合法与离子注入法主打高精度、高稳定性，服务高端特种领域。在实际生产中，企业会根据产品导电等级、力学要求、使用寿命与生产成本灵活选择制备工艺，部分高端产品还会采用复合改性方式，结合多种工艺优势优化产品性能。熟练掌握各类制备方法的原理与特点，是精准开发、生产、选用导电塑料的核心基础，能够有效平衡产品功能性、稳定性与经济性，适配全场景工业生产需求。
