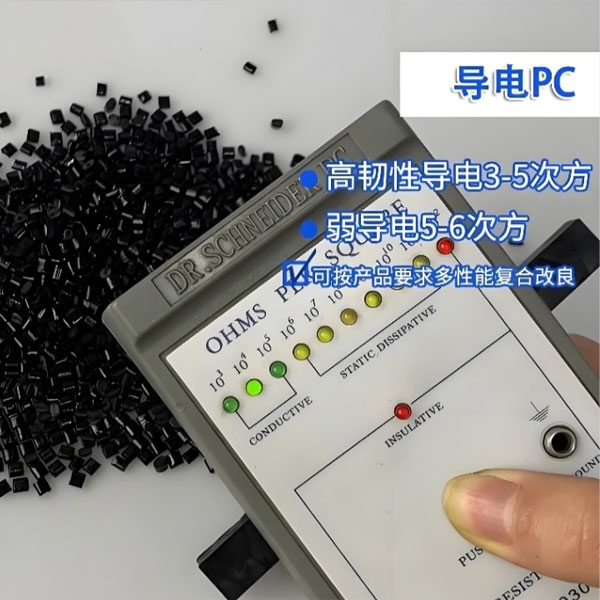

金属纤维填充导电塑料（如不锈钢纤维、铜纤维填充PP、PA、PC等）在工业防静电、电磁屏蔽及结构发热件中应用广泛，但各向异性（导电性能随流动方向显著变化）是其最常见的工艺痛点：平行于熔体流动方向（MD）的电阻率往往比垂直于流动方向（TD）低1～2个数量级，导致制品不同部位静电泄放或屏蔽效果不均，严重时引发局部放电击穿或屏蔽失效。要有效避免或减轻各向异性，必须从纤维选型、基体配方、注塑工艺、模具设计及后处理五个环节系统优化。
各向异性的根源在于金属纤维在剪切流场中被拉长并沿流向择优取向，因此选纤策略应围绕“缩短、变弯、防团聚”展开。
优先选用短切、低长径比纤维
长径比（L/D）越大，纤维越易在流动中定向排列。在满足目标导电率（通常体积电阻率10²～10⁶ Ω·cm）前提下，尽量选择短切长度3～6 mm、直径20～50 μm的金属纤维，而非连续纤维或长纤维（L/D＞1000）。例如，6 mm不锈钢纤维填充PA66，其MD/TD电阻比可控制在5～10倍以内，而12 mm纤维可达50倍以上。
选用异形截面或表面改性纤维
圆形截面纤维最易滚动取向，而异形截面（如扁平、三角形、锯齿形）或表面经等离子体刻蚀、偶联剂涂层处理的纤维，与基体摩擦力更大，在流动中更难转动定向，且更易形成三维互锁网络，减弱取向效应。
控制纤维添加量略高于逾渗阈值
添加量过低时，仅靠流向纤维搭接导电，各向异性最显著；添加量略高于逾渗阈值（如体积分数8%～12%不锈钢纤维）时，三维网络更致密，横向也易形成有效通路，MD/TD差异缩小。
基体树脂的流变行为与界面结合直接影响纤维取向程度。
选用高熔体强度、高粘度的基体树脂
高粘度基体（如高MI值PP、增韧PA66、PC/ABS合金）对纤维的拖曳力更强，限制纤维在流动中的旋转和平动，减少定向排列。例如，熔体流动速率（MFR）20 g/10min的PP比MFR 50 g/10min的PP，其金属纤维各向异性可降低30%～50%。
强化界面粘结，促进三维网络
添加马来酸酐接枝相容剂（如PP-g-MAH、POE-g-MAH）改善金属纤维与聚烯烃的界面润湿，使纤维不仅靠物理接触导电，更通过界面粘结形成稳固网络，减少因纤维滑移导致的取向差异。同时，适量添加纳米二氧化硅或云母片作为“间隔剂”，物理阻挡纤维过度平行排列。
注塑过程中的剪切速率和冷却速率是决定纤维取向的关键变量。
降低注射速度与剪切速率
高速注射产生高剪切，强力拉伸纤维沿流向排列。应将注射速度控制在30～60 mm/s（而非100 mm/s以上），采用多级注射（充填初期慢、中期稳、末端慢），避免熔体前沿剧烈翻滚导致纤维定向。
提高熔体与模具温度，延缓冻结
低模温使熔体快速冷却，纤维被“冻结”在高度取向状态；提高模温（如PP从40℃升至70℃，PA从80℃升至100℃）延长熔体流动时间，让部分已取向纤维在保压阶段有机会松弛、翻转，形成更随机的分布。同时，适当提高熔体温度（但不引起降解），降低熔体粘度，减小流动阻力对纤维的拖曳。
优化保压压力与冷却时间
高压保压会进一步压实纤维，加剧取向；采用中低压保压（40～60 MPa）并适当延长冷却时间，使纤维在凝固前有微小时间调整位置。
模具结构能通过改变流动模式来干扰纤维取向。
增设湍流诱导结构
在浇口附近或流动路径上设置挡板、凸台、波浪形流道，迫使熔体产生涡流、扰动，打乱纤维的有序排列。例如，在薄壁制品浇口后方设计一短段“蛇形流道”，可使MD/TD电阻比从10倍降至3倍以内。
采用多点浇口或热流道顺序阀
单点浇口导致纤维从中心向四周放射状定向，各向异性最严重；多点浇口或热流道顺序开启，使熔体从不同方向汇合，纤维取向相互抵消，整体更均匀。
控制制品厚度与长宽比
薄壁（＜2 mm）、大长宽比制品纤维极易定向；适当增加壁厚（≥3 mm）或设计加强筋分散流动，可减少单一方向的过度取向。
对于已成型但仍存在明显各向异性的制品，可采用退火处理进行补救。
工艺：在低于基体热变形温度10～20℃下（如PP在100～110℃，PA在130～140℃），保温1～2小时，缓慢冷却至室温。
机理：热能赋予纤维分子链和纤维本身微小活动能力，部分释放因快速冷却被“锁住”的取向应力，使纤维网络趋向更热力学稳定的随机状态。实验表明，退火可使不锈钢纤维/PP的MD/TD电阻比从15倍降至5倍左右。
在实际生产中，建议按以下优先级组合措施：
首选方案：选用短切、低长径比金属纤维 + 高粘度基体树脂 + 中低速注塑 + 较高模温。
强化方案：在上述基础上，添加界面相容剂 + 模具多点浇口/湍流结构。
补救措施：对关键部位制品进行退火处理。
通过上述系统优化，可将金属纤维填充导电塑料的MD/TD电阻比稳定控制在3～5倍以内，满足绝大多数电子、汽车及工业部件对静电均匀泄放和电磁屏蔽一致性的要求。
